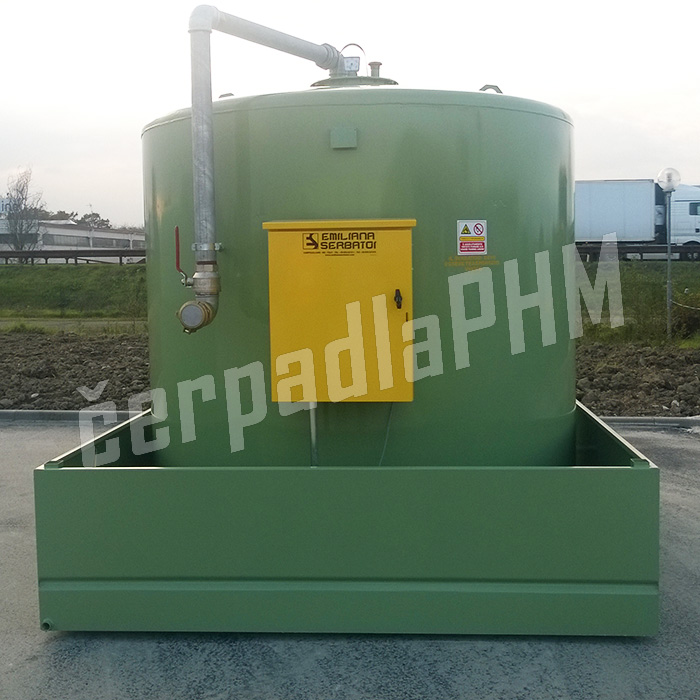

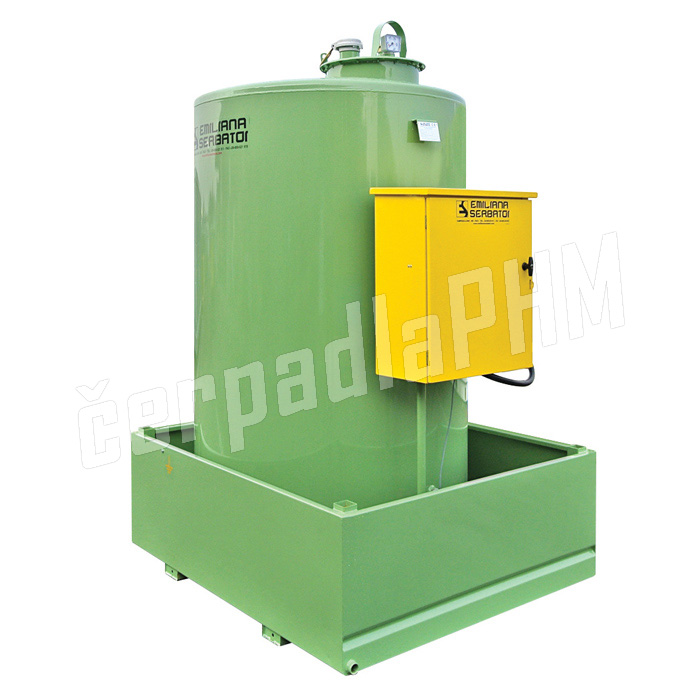

Oceľová 1- plášťová nádrž pre skladovanie a výdaj motorovej nafty so záchytnou nádržou pre 110% objemu.
Stojatá valcová nádrž vyrobená z uhlíkovej ocele podľa EN 10025 s kvalitnou povrchovou úpravou. Nádrže sú vo výrobe podrobené tlakovej skúške s vystavením certifikátu o skúške. Jednoplášťové nádrže plne vyhovujú normám a zákonom v SR a spĺňajú prísne podmienky pre skladovanie ropných látok, avšak musia byť umiestnené v záchytnej nádrži minimálne o objeme skladovacej nádrže.
Dostupné objemy : 1300, 2400, 3000, 5000, 7000, 9000 litrov
Štandardná výbava skladovacej nádrže:
- vstupný prielez Ø 400 mm
- uzamykateľný plniaci otvor 3“ /voliteľne plnenie v spodnej časti nádrže/
- mechanická ochrana proti preplneniu, plavák na prerušenie prívodu paliva na hodnote 90% objemu nádrže
- odvetrávacia plameňopoistka
- mechanický hladinomer /voliteľne digitálne meranie hladiny OCIO, EMILPROBE/
- odkaľovacia a merná armatúra
- sacie potrubie vybavené spätným ventilom, sitkom a guľovým ventilom.
- uzemňovací bod nádrže
- oceľový rebrík a zábradlie
- označenie nádrže v zmysle legislatívy
- výrobné atesty a certifikáty k nádrží
- skúška tesnosti nádrže – vydanie certifikátu v zmysle STN 753415
- Od modelu 5.000 L, sú záchytné nádrže vybavené schodmi s protišmykovou úpravou a zábradlím.
Záchytná /havarijná nádrž / pre 110 % objemu:
Vyrobená z uhlíkovej ocele a navrhnutá podľa kapacity skladovacej nádrže na objem 110% skladovacej nádrže. Samonosný základový rám záchytnej nádrže je navrhnutý tak, aby mohol byť priskrutkovaný k dolnej časti skladovacej nádrže. Nádrž môže byť umiestnená na všetkých druhoch povrchu (a to aj pre trvalú inštaláciu) . Je vybavená na možnosť zdvíhania pomocou vozíka, štandardom je uzemňovací bod, vypúšťacia skrutka pre bežnú údržbu a čistenie. Samozrejmosťou je kvalitná povrchová úprava.

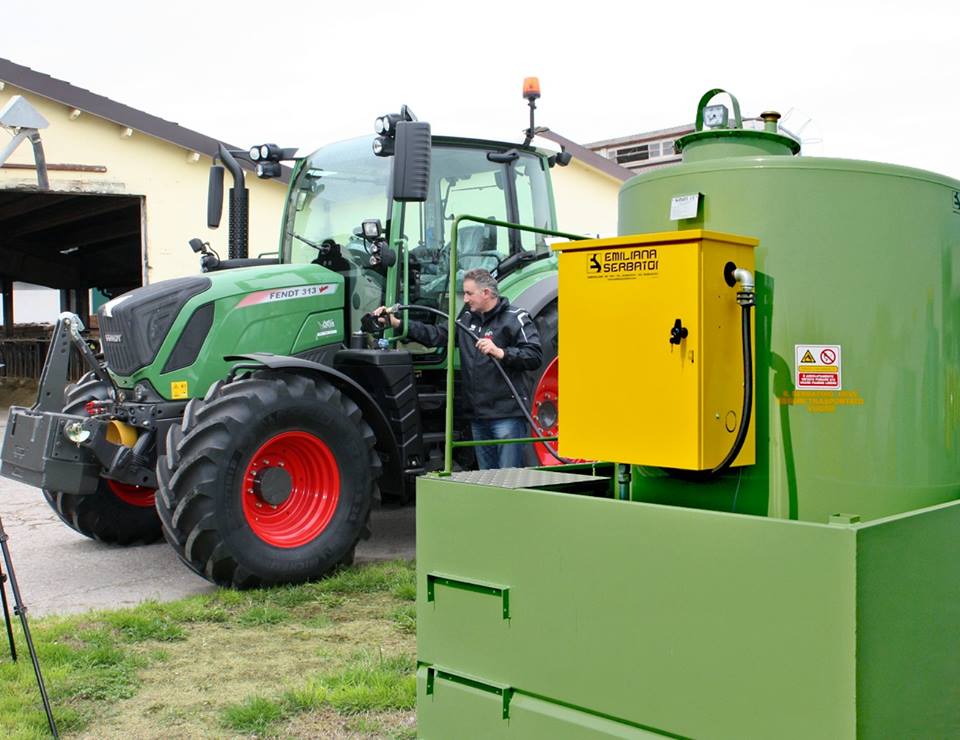

Skriňa výdajného zariadenia – vlastnosti a výbava:
- Oceľová skriňa s kvalitnou povrchovou úpravou vybavená uzamykateľným zámkom.
- El. rozvádzač v ochrannej skrini s krytím IP 55 je vrátane núdzového tlačidla a snímača na vypnutie čerpadla pri minimálnej hladine v nádrži./ochrana čerpadla pred chodom naprázdno/
- Spoľahlivé samonasávacie čerpadlá s prietokom 50-70 a 90 l/min., 230V so vstavaným by-passom. Samozrejmosťou je uzatvárací guľový ventil aj vstupný filter pred čerpadlom.
- Analógový prietokomer s total registrom určený pre nekomerčné použitie s presnosťou +/- 1%. /voliteľne prietokomer digitálny s presnosťou +-0,5%/.
- 4 m antistatická gumová hadicá pre motorovú naftu / voliteľne dlhšia/
- Automatická výdajná stop pištoľ /vypína pri plnej nádrži/.
Tankovacia skriňa – modely a konfigurácia:
- TF / 50: Výdajná kovová skriňa, ktorý je vybavená čerpadlom 230 V, prietok 50 l/min
- TF / 70: Výdajná kovová skriňa, ktorý je vybavená čerpadlom 230 V, prietok 70 l/min
- TF / 90: Výdajná kovová skriňa, ktorý je vybavená čerpadlom 230 V, prietok 90 l/min
- TF / BATÉRIA: Výdajná kovová skriňa, ktorá je vybavená čerpadlom 12 alebo 24 V, prietok 40 – 90 l/min
Výdajné stojany – mechanické modely:
GLM-M: Mechanický, robustný a spoľahlivý výdajný stojan pre nekomerčné použitie s pripojením 230V; Exkluzívny atraktívny tvar, vysoká účinnosť a design, nenáročný na údržbu, prietok 70 / 90 l / min. Vrátane by-pass ventila, vstupného filtra, mechanického prietokomera, 4 m antistatickej hadice /voliteľne dlhšia/ a automatickej výdajnej pištole
Cube 56-70: analógový výdajný stojan vybavený samonasávacím lamelovým čerpadlom s pripojením 230V, prietok 56 / 70 l/min. Vrátane by-pass ventila, vstupného filtra, mechanického prietokomera, 4 m antistatickej hadice /voliteľne dlhšia/ a automatickej výdajnej pištole
Výdajné stojany digitálne s výdajom na čipové kľúče:
PIUSI 70 MC: Skladá sa z lakovanej oceľovej skrine výdajného zariadenia,ktorá je vybavená elektronickým ovládacím panelom. Pripojenie 230V. MC systém je multi-užívateľský panel až pre 50 užívateľov s vyhradeným softvérom a zariadením pre export dát do počítača. To môže byť prevádzkované iba oprávnenými osobami, ktoré majú pridelené užívateľské PIN kódy a magnetické kľúče. Celková spotreba za každého užívateľa je zaznamenaná priamo v elektronickom systéme stojana , ktorý je schopný ukladať dáta z najnovších 250 operácií.
Self Service -FM: Výdajný stojan s multi-užívateľským systémom až pre 120 užívateľov, prietok od 70 l / min (SS 70 FM) až 90 l / min (SS 100 FM). Systém pre riadenie palivového systému je navrhnutý tak, aby efektívne meral, kontroloval a riadil využívanie pohonných hmôt v rámci spoločností. Tieto informácie môžu byť uložené a spracované s vyhradenými softvérovými systémami, ktoré umožňujú kontrolu spotreby, analýzu nákladov a evidenciu pre nákupy pohonných hmôt.
Voliteľné príslušenstvo:
Ocio: Systém pre neustále sledovanie hladiny paliva vo vnútri nádrže. Tento systém je určený na detekciu statického tlaku generovaného výškou kvapaliny pomocou hadičky so sondou ponorenej v nádrži až ku dnu; riadiaca jednotka je vybavená špeciálnym softvérom a je schopná zobraziť hladinu paliva v %, alebo objem paliva v litroch ako aj hladinu v mm. Presnosť merania +- 1%.
ES-LEVEL: Vysoko presný magnetostrikčný modulárny hladinomer, ktorý umožňuje priebežne monitorovať hladinu paliva v nádržiach. Je navrhnutý tak, aby pôsobil ako hladinomer, spínač hladiny aj hladinový vysielač; okrem toho môže byť vybavený ďalšími funkciami ako detekcia vody ,zobrazenie hladiny vody, akustické a svetlé alarmy a snímanie teploty. K dispozícii tiež vo verzii ATEX.
Hadicové navijáky: Vyrobené z nerezovej alebo lakovanej uhlíkovej ocele, sú navrhnuté tak, aby sa minimalizovala údržba a výmena častí v dôsledku korózie. Naša rada hadicových navijakov odráža rôzne požiadavky na inštaláciu a dĺžky hadic.
FILTRE: Široká škála filtračných jednotiek pre lepšiu ochranu paliva. Sú navrhnuté tak, aby sa odstránila voda a nečistoty z paliva. V závislosti od typu zvolenej kartuše filtra, tieto môžu byť použité ako filtre (na odstránenie pevných látok), absorpčné filtre (voda sa odlučuje absorpciou) a filtračné odlučovače (odstránenie vody z paliva fyzickým odlúčením vypúšťaciou skrutkou).
Sprievodná dokumentácia k nádržiam:
- návod na obsluhu a údržbu
- vyhlásenie o zhode ES
- tlaková skúška certifikát
- kalibračná tabuľka
Záruka na tesnosť zariadenia 5 rokov, na vybavenie 2 roky.
